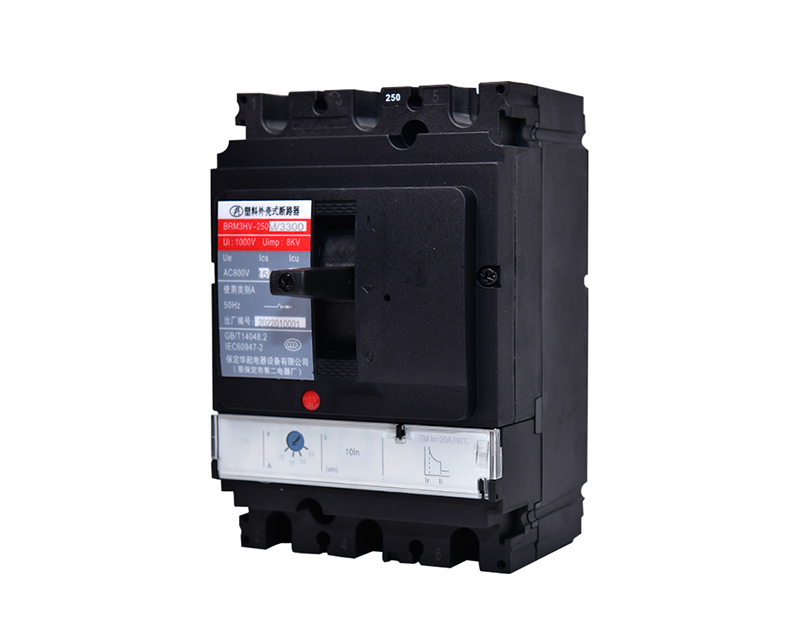

BRM3HV系列塑料外殼式斷路器(以下簡稱斷路器)是采用雙斷點結構技術研究開發的具有國際先進水平的新一代斷路器,適用于交流50Hz,額定絕緣電壓至1000V,額定工作電壓800V,額定電流16A至630A配電網絡中.

斷路器按額定極限短路分斷能力(Icu)分為M型(基本型)、H型(高分斷型).斷路器可在垂直安裝板上豎裝或橫裝,也可在水平安裝板上安裝.

產品符合下列標準

EC60947-1及GB/T14048.1-2012

IEC60947-2及GB/T14048.2-2008

IEC60947-3及GB/T14048.3-2017

正常使用條件和安裝條件

周圍空氣溫度為-5℃~+40℃;安裝地點的海拔不超過2000m;

安裝地點的空氣相對濕度在最高溫度+40℃時不超過50%,在較低溫度下可以有較高的相對濕度,例如20℃時達90%.對由于溫度變化偶爾產生的凝露應采取特殊措施;

污染等級為3級; 斷路器通過GB/T2423.10試驗要求可耐受頻率為2Hz~13.2Hz、位移為1±m(xù)m及頻率為13.2Hz~100Hz、加速度為士0.7g的機械振動;

斷路器主電路安裝類別為ⅢI,其余輔助電路、控制電路安裝類別為Ⅱ;斷路器適用于電磁環境A;

濕熱帶型(TH型)斷路器通過GB/T2423.4、GB/T2423.18試驗要求,能耐受潮濕空氣、鹽霧、油霧、霉菌的影響;

斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方; 產品符合下列標準:

斷路器通過GB/T2423.1和GB/T2423.2的試驗要求,周圍空氣溫度可低至-25℃高至+70℃(超過+40℃降容使用,詳見表5)

斷路器通過GB/T2423.4試驗Db(溫度+55℃、相對濕度95%)要求; 海拔至2500m特性不受影響(超過2500m降容使用,詳見表6) 儲存條件:周圍空氣溫度為-25℃~+70℃.
